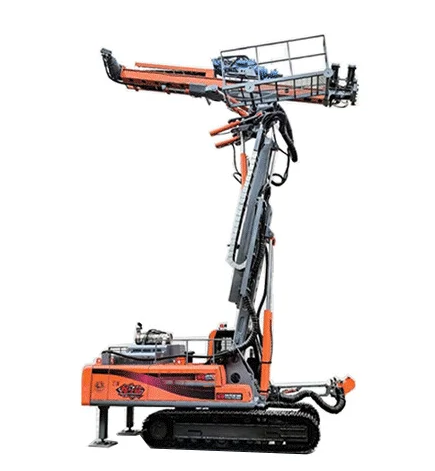

Slovenski Circuits de contrôle de pression de base dePlate-forme de forage multifonctionnelle hydraulique
Le circuit de contrôle de pression de base est d’une importance cruciale, car il fournit la force et le couple requis par les actionneurs de la plate-forme de forage hydraulique multifonctionnelle. Le composant principal utilisé dans ce circuit est la vanne de régulation de pression, qui régule la pression hydraulique. Le circuit de contrôle de pression de base joue un rôle essentiel dans le fonctionnement de la plate-forme de forage hydraulique multifonctionnelle.
Circuit d'équilibrage
En ingénierie pratique, le vérin hydraulique vertical de la plate-forme de forage hydraulique multifonctionnelle peut descendre en raison de sa propre gravité. Pour éviter cela, un circuit d'équilibrage peut être utilisé. De tels circuits sont couramment utilisés dans des mécanismes tels que les mécanismes de relevage, de levage et de télescopage déséquilibrés des grues, ainsi que dans les mécanismes de descente par gravité tels que les plongeurs, les pistons et les mécanismes coulissants des presses hydrauliques. Les circuits d'équilibrage comprennent :
(1) Circuit d'équilibrage utilisant un clapet anti-retour pour le contrôle d'assistance et de limitation de vitesse.
(2) Circuit d'équilibrage utilisant un papillon anti-retour pour la limitation de vitesse et un clapet anti-retour à commande hydraulique pour le verrouillage.
Circuit de maintien de pression
Comme son nom l'indique, un circuit de maintien de pression maintient la pression constante, maintenant une pression spécifiée pendant une certaine phase du cycle de travail. Ce type de circuit présente trois caractéristiques principales :
(1) Pression stable
(2) Fonctionnement fiable
(3) Efficacité énergétique.
Circuit de réduction de pression
Un circuit réducteur de pression abaisse la pression du circuit hydraulique. Ceci est réalisé grâce à la coordination d’un réducteur de pression avec d’autres vannes. Avec ce circuit, une pression stable inférieure à la pression d’alimentation de la pompe peut être obtenue.
Circuit de régulation de pression
La fonction d'un circuit de régulation de pression est de maintenir la pression de l'ensemble du système hydraulique de l'appareil de forage hydraulique multifonctionnel ou d'une section spécifique à une valeur constante ou en dessous d'une certaine limite. Les circuits de régulation de pression comprennent :
(1) Circuit de régulation de pression à un étage
(2) Circuit de régulation de pression à plusieurs étages
(3) Circuit de régulation de pression en continu.
Circuit d'intensification de pression
Un circuit multiplicateur de pression est utilisé pour augmenter la pression du système hydraulique dans lePlate-forme de forage multifonctionnelle hydraulique. En utilisant ce circuit, une pompe hydraulique avec une pression de sortie relativement faible peut être utilisée pour obtenir une huile à plus haute pression. De plus, l’air comprimé peut être utilisé comme source d’énergie pour obtenir le même effet. Un intensificateur est un composant essentiel de ce circuit, qui comprend :
(1) Intensificateur simple effet
(2) Intensificateur double effet.
Circuit de déchargement
La fonction d’un circuit de déchargement est de permettre à la pompe hydraulique de fonctionner presque sans pression. Les avantages d'un circuit de déchargement incluent :
(1) Éviter les démarrages fréquents du moteur
(2) Réduction de la génération de chaleur dans le système hydraulique de la plate-forme de forage hydraulique multifonctionnelle
(3) Minimiser la perte de puissance
(4) Prolonger la durée de vie du moteur et de la pompe.
Les circuits de déchargement couramment utilisés comprennent :
(1) Circuit de déchargement utilisant une vanne de séquence à commande externe comme vanne de déchargement
(2) Circuit de déchargement par by-pass avec vanne deux voies deux positions
(3) Circuit de déchargement par soupape de décharge pilotée
(4) Circuit de déchargement utilisant la fonction de position neutre d'une vanne directionnelle de type M (ou H, K).
