Comment fonctionne une plate-forme de forage minier DTH (Down-The-Hole) ?

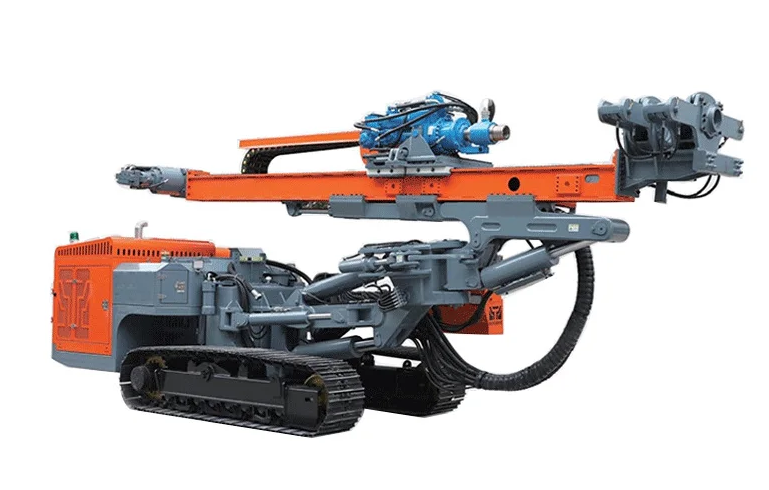

Le marteau Down-The-Hole (DTH) est une technologie de forage puissante et efficace largement utilisée dans les mines, les carrières et le forage de puits d’eau. UNappareil de forage minieréquipé d'un système DTH est particulièrement efficace pour pénétrer dans les formations rocheuses dures et abrasives où d'autres méthodes peuvent être lentes ou subir une usure excessive du foret. Le principe fondamental qui distingue le DTH est le placement du mécanisme de percussion – le marteau – directement derrière le trépan, au fond du trou de forage, plutôt qu'en haut du train de tiges. Cette configuration permet un transfert d'énergie direct vers la roche, ce qui entraîne des taux de pénétration plus élevés et des trous plus droits.

Les principaux composants d'un système DTH sur une plate-forme de forage minier sont le sous-adaptateur supérieur ou l'adaptateur de tige, le boîtier extérieur du marteau, le piston (marteau), le clapet anti-retour et le trépan. L’ensemble est fixé au bas du train de tiges. Le processus est alimenté par de l'air comprimé à haute pression, fourni par un grand compresseur d'air en surface, intégré à l'ensemble de l'appareil de forage minier. Cet air circule dans l'espace annulaire entre les tiges de forage et le boîtier du marteau. Une partie de cet air est également dirigée vers le centre du train de tiges pour aider à dégager les déblais, mais le flux principal pour le fonctionnement du marteau passe par l'espace annulaire.

Le cycle de forage commence lorsque l'air à haute pression pénètre dans l'ensemble marteau par les orifices du sous-marin supérieur. La pression de l'air pousse le piston vers le haut, comprimant un ressort ou créant un coussin d'air. Une fois que le piston atteint le sommet de sa course, il découvre un canal d'air qui redirige l'air haute pression vers le haut du piston. Cette inversion rapide de la pression entraîne avec force le piston vers le bas sur l'arrière du foret. L'énergie d'impact est transmise directement du piston au trépan, qui écrase ensuite la roche située en dessous. Ce cycle de levage et de frappe se répète plusieurs fois par seconde, généralement entre 10 et 30 Hz, selon la conception du marteau et la pression de l'air.

Simultanément, le système élimine efficacement les déblais rocheux. Une fois que l'air a accompli son travail d'actionnement du piston, il est évacué vers le centre du trépan et sort par des trous ou des orifices directement sur la paroi rocheuse. Ce flux d'air à grande vitesse chasse les déblais broyés du fond du trou et les transporte jusqu'à la surface dans l'espace annulaire entre le train de tiges et la paroi du trou de forage. L'utilisation de l'ensemble de l'espace annulaire du train de tiges comme chemin de retour des déblais permet un dégagement efficace, ce qui est essentiel pour maintenir la vitesse de forage et éviter que le trépan ne se coince. Le foret lui-même est généralement équipé de boutons en carbure de tungstène conçus pour résister aux immenses forces d'impact et à l'abrasion.

Les avantages d’utiliser un DTHappareil de forage miniersont significatifs. Étant donné que le marteau frappe la roche directement au fond du trou, la perte d'énergie dans le train de tiges est minime, ce qui le rend très efficace, en particulier dans les trous profonds. L'action de martelage constante sur le trépan contribue également à maintenir la rotation du train de tiges de manière régulière, ce qui contribue à forer un trou plus droit par rapport à certaines autres méthodes. Les plates-formes DTH sont le choix privilégié pour les trous de mine de grand diamètre dans les mines à ciel ouvert en roche dure, pour l'assèchement des puits et pour toute application nécessitant une pénétration rapide et fiable de formations difficiles. La robustesse du système, associée à un puissant appareil de forage minier et à un compresseur, en fait la pierre angulaire de l’extraction et de la construction minières modernes.
