Quels sont les différents systèmes de Jet Grouting : simple, double et triple fluide ?

Quels sont les différents systèmes de Jet Grouting : simple, double et triple fluide ?

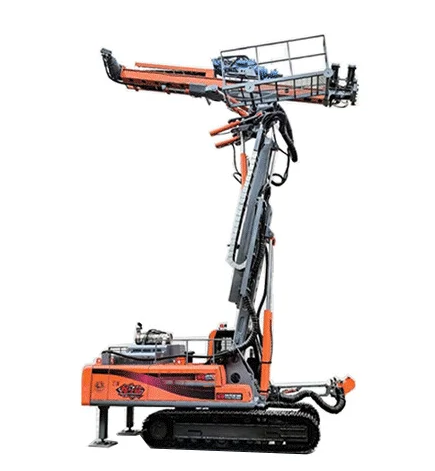

Le jet grouting est une technologie d'amélioration du sol hautement adaptable qui utilise un pulvérisateur rotatif à haute pression.plate-forme de forage à réactionpour créer des éléments sol-ciment. Sa polyvalence provient en grande partie de l’utilisation de trois systèmes distincts : Single Fluid, Double Fluid et Triple Fluid. Chaque système utilise une combinaison différente de fluides (coulis, air et eau) pour optimiser le processus de jet en fonction des conditions spécifiques du sol et des caractéristiques souhaitées de la colonne. Le choix du système implique un compromis entre le diamètre de colonne réalisable, le coût des matériaux, la complexité opérationnelle et le contrôle des propriétés du produit final.

Le système Single Fluid (Jet 1) est l’approche la plus fondamentale. Dans cette méthode, l'appareil de forage à jet rotatif à haute pression utilise un seul fluide, un coulis de ciment, qui est pompé à des pressions très élevées (généralement 400 à 600 bars) à travers une buse située sur le moniteur. Le jet de coulis à haute énergie érode le sol environnant et se mélange simultanément avec lui pour former une colonne sol-ciment. Les déblais, constitués d’excès de coulis et de terre déplacée, remontent naturellement à la surface. Ce système est mécaniquement plus simple mais produit généralement les plus petits diamètres de colonne pour un ensemble de paramètres donné, car l'énergie du jet de coulis est atténuée plus rapidement par le sol qu'un jet enveloppé d'air. Il est efficace dans une gamme de sols, des argiles cohésives aux sables granulaires.

Le système Double Fluid (Jet 2) améliore la capacité érosive du jet en ajoutant une enveloppe concentrique d'air comprimé. Une plate-forme de forage à jet rotatif à haute pression configurée pour cette méthode injecte deux fluides : un coulis de coulis à haute pression et un anneau d'air comprimé à une pression beaucoup plus faible qui entoure le jet de coulis. Cette enveloppe d'air agit comme un isolant, réduisant la friction entre le jet de coulis et le sol environnant et empêchant le jet de se briser prématurément. Cela permet au jet de coulis de conserver sa cohérence et son énergie sur une plus grande distance, ce qui se traduit par un diamètre de colonne plus grand par rapport au système fluide unique dans le même sol. Les déblais de retour sont un mélange de coulis, de terre et d’air, qui est transporté plus efficacement vers la surface.

Le système Triple Fluid (Jet 3) est le plus complexe et offre le plus haut degré de contrôle. Il sépare la fonction d'érosion du sol de la fonction d'injection. Une plate-forme de forage à jet rotatif haute pression pour l'injection de coulis à jet de fluide triple utilise trois fluides concentriques. Le plus intérieur est une tige de guidage pour l'air/l'eau. Le premier fluide d’érosion est un anneau d’eau à haute pression (ou d’eau et d’air) utilisé uniquement pour détruire la structure du sol. Le deuxième fluide d'érosion est une enveloppe d'air comprimé qui entoure le jet d'eau, le protégeant pour maximiser sa plage de coupe et son efficacité. Enfin, un coulis de coulis à basse pression est injecté par une buse séparée sous les jets d'érosion pour remplir la cavité créée et se mélanger au sol érodé. Cette séparation permet une optimisation indépendante des processus de coupe et d'injection, produisant souvent les colonnes les plus grandes et les plus uniformes, en particulier dans les sols denses ou cimentés.

La sélection du système approprié pour le rotatif haute pressionplate-forme de forage à réactionest une décision de conception critique. Le système Single Fluid est souvent choisi pour sa simplicité et son moindre coût dans des conditions moins difficiles ou pour créer des colonnes ou des panneaux plus petits. Le système Double Fluid fournit un équilibre, offrant des diamètres plus grands sans toute la complexité du système triple. Le système Triple Fluid, bien que le plus coûteux et le plus exigeant techniquement, est indispensable pour obtenir de grands diamètres dans des sols difficiles comme les sables très denses, les graviers ou les roches tendres. La décision est basée sur une étude géotechnique détaillée, les propriétés requises des colonnes (résistance et diamètre) et une analyse économique du coût global du projet.
