​Comment une plate-forme de forage à jet rotatif haute pression crée-t-elle des colonnes sol-ciment ?

Comment une plate-forme de forage à jet rotatif haute pression crée-t-elle des colonnes sol-ciment ?

La création de colonnes sol-ciment à l'aide d'un rotatif haute pressionplate-forme de forage à réactionest une technique sophistiquée d’amélioration des sols qui transforme les sols faibles et compressibles en éléments stables et porteurs. Connu internationalement sous le nom de jet grouting, ce processus implique le mélange in situ d'un sol natif avec un coulis de coulis cimentaire injecté à des pressions extrêmement élevées. Les colonnes ou panneaux sol-ciment qui en résultent peuvent augmenter considérablement la capacité portante, réduire le tassement et fournir des murs de rétention de terre ou de coupure hydraulique. L’efficacité de cette méthode dépend de l’immense énergie délivrée par le jet de fluide à haute pression pour éroder et mélanger simultanément le sol.

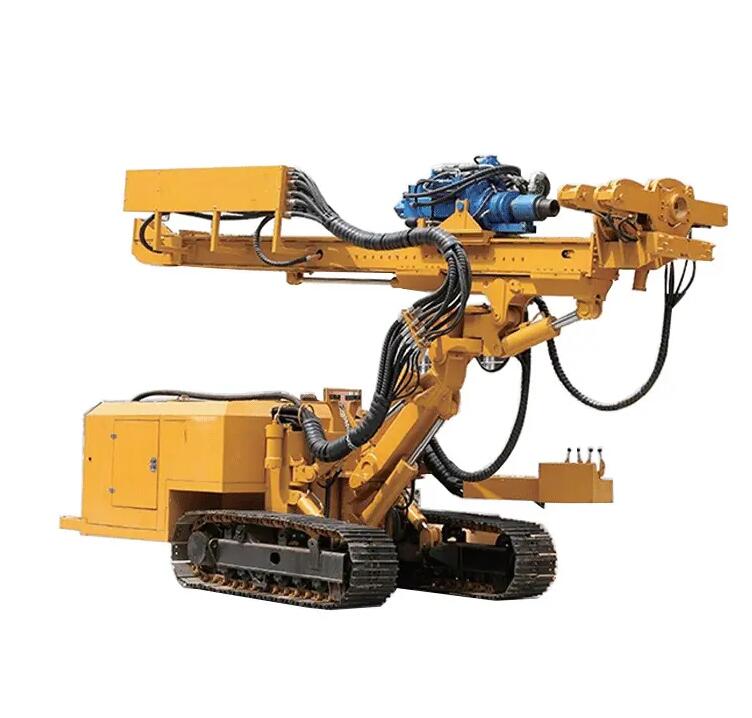

Le processus commence par le positionnement de l’appareil de forage à jet rotatif haute pression à l’emplacement désigné de la colonne. L'appareil fore ensuite un trou de guidage jusqu'à la profondeur de traitement requise à l'aide d'un train de tiges de diamètre relativement petit, souvent avec l'aide d'un fluide ou d'air à basse pression pour éliminer les déblais et stabiliser le trou de forage. Cette phase de forage initiale garantit que la colonne de jet grouting peut atteindre la zone cible sans obstruction. Une fois la profondeur souhaitée atteinte, l’opération de jet grouting commence. Le train de tiges est relié à une pompe haute pression, capable de générer des pressions allant typiquement de 400 à 600 bars, et parfois même plus. Cette pompe force une boue de coulis à travers les tiges de forage et à l'extérieur par des buses spécialement conçues situées à la base du moniteur ou de la tête de jet.

Le cœur de la technologie réside dans le moniteur et l’action du jet. Lorsque le coulis est expulsé des buses à des vitesses supersoniques, il forme un jet cohérent à haute énergie qui érode avec force la matrice du sol environnante. L'appareil de forage à jet rotatif à haute pression commence alors à tourner et à retirer lentement le train de tiges du fond du trou vers le haut. La combinaison de rotation et de retrait est soigneusement contrôlée pour garantir un diamètre de colonne uniforme. La puissance érosive du jet crée une cavité qui est simultanément remplie et mélangée au coulis de coulis. Les paramètres de vitesse de soutirage, de vitesse de rotation et de pression de la pompe sont calibrés avec précision en fonction du type de sol et du diamètre de colonne souhaité ; par exemple, un retrait plus lent et une pression plus élevée aboutissent généralement à une colonne de plus grand diamètre.

Il existe plusieurs systèmes de jet grouting, et l'appareil de forage à jet rotatif haute pression peut être configuré pour le plus courant, le système à fluide unique, décrit ci-dessus. Dans ce système, le coulis de coulis agit seul comme agent de coupe et de mélange. Les particules de sol sont brisées et mélangées au coulis de ciment pour former un matériau sol-ciment homogène. Les propriétés de la colonne finale, telles que sa résistance et sa perméabilité, dépendent des caractéristiques originales du sol, du rapport eau-ciment du coulis et de l'efficacité du mélange. Le processus génère une quantité importante de déblais – un mélange d’excès de coulis et de terre déplacée – qui retournent à la surface le long de l’espace annulaire du forage. Ces déblais doivent être gérés et collectés dans un système de confinement pour une élimination ou un traitement ultérieur.

L’exécution réussie de cette technique repose sur un contrôle qualité rigoureux et une compréhension de l’interaction sol-jet. Les opérateurs de la plate-forme de forage à jet rotatif haute pression doivent surveiller et enregistrer en permanence tous les paramètres clés, notamment le débit, la pression, la vitesse de rotation et la vitesse de levage. Des essais de pré-production, ou colonnes de test, sont souvent menés pour confirmer les hypothèses de conception et affiner les paramètres opérationnels pour les conditions spécifiques du site. Ces colonnes d'essai sont ensuite excavées ou carottées pour vérifier leur géométrie et tester la résistance des échantillons de sol-ciment récupérés. En contrôlant l'apport d'énergie et la cinématique du jet, le rotatif haute pressionplate-forme de forage à réactioncrée une colonne sol-ciment prévisible et compétente qui renforce efficacement le sol.
