Comment contrôler la qualité du jet grouting avec un appareil haute pression ?

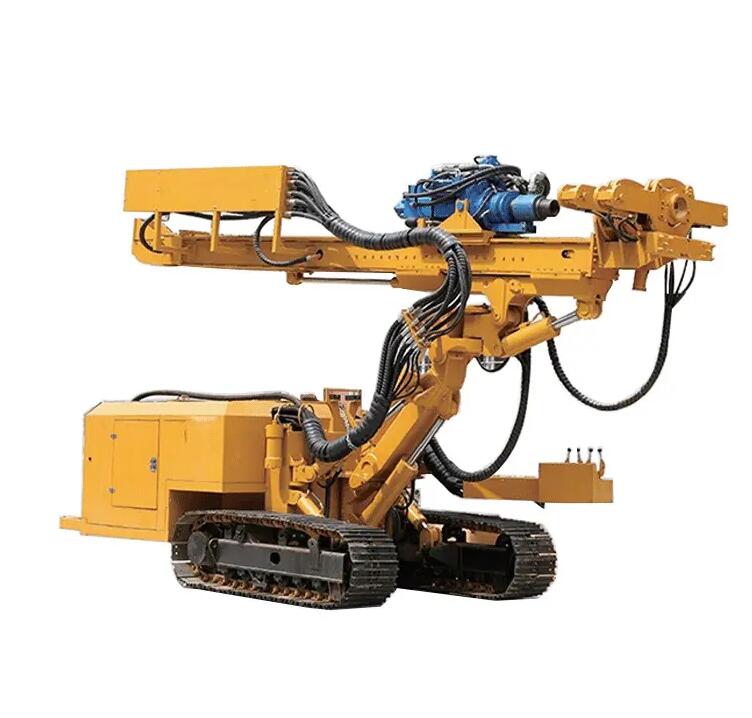

Le contrôle qualité du jet grouting est primordial, car le processus implique des travaux souterrains cachés où les défauts peuvent compromettre l’intégrité structurelle, l’étanchéité à l’eau ou la durabilité à long terme. À haute pressioninstallations de injection de coulis, bien que très efficaces, nécessitent une surveillance méticuleuse pour garantir des résultats cohérents. Cet article décrit un cadre complet de contrôle qualité couvrant les étapes de planification, d'exécution, de surveillance et de vérification, aligné sur les normes internationales telles que EN 12716 et ASTM D6001.

1. Planification et essais avant la construction

Enquête sur les sols : effectuez des études géotechniques détaillées pour caractériser la variabilité du sol, les eaux souterraines et les obstructions.

Programme d'essai : Effectuer des essais sur le terrain pour établir les paramètres de jet optimaux (pression, débit, vitesses de rotation/retrait) pour différentes couches de sol.

Conception du mélange de coulis : proportions de coulis testées en laboratoire pour la résistance, la perméabilité et la maniabilité. Utilisez des additifs si nécessaire pour des conditions spécifiques.

2. Surveillance en temps réel pendant la construction

Les installations haute pression modernes sont équipées de capteurs et d'enregistreurs de données pour surveiller :

Paramètres hydrauliques : pression d'injection (généralement 30 à 60 MPa), débit et volume.

Paramètres mécaniques : vitesse de rotation (5 à 20 tr/min), taux de retrait (5 à 30 cm/min) et couple.

Propriétés du coulis : Densité et viscosité mesurées en ligne.

Les écarts au-delà des tolérances déclenchent des alarmes, incitant à des actions correctives immédiates. Les systèmes automatisés peuvent ajuster les paramètres en réponse à des commentaires en temps réel.

3. Géométrie des colonnes et assurance de continuité

Verticalité et alignement : utilisez des inclinomètres ou des outils gyroscopiques pour surveiller la verticalité des tiges de forage, en particulier pour les colonnes profondes.

Contrôle du diamètre de la colonne : des méthodes indirectes telles que des tests de soulèvement ou des mesures de soulèvement du sol peuvent indiquer un diamètre suffisant. Pour les projets critiques, des caméras de fond ou une tomographie géophysique peuvent être utilisées.

Vérification du chevauchement : assurez-vous que les colonnes séquentielles se chevauchent conformément à la conception (généralement 10 à 30 % du diamètre) grâce à des systèmes de positionnement précis (GPS ou station totale).

4. Qualité et manipulation des matériaux

Contrôles de l'usine de dosage : le dosage automatisé avec des mesures basées sur le poids garantit une composition de coulis cohérente.

Échantillonnage et tests : prélevez fréquemment des échantillons de coulis pour vérifier le temps de prise, la résistance et la densité.

Étalonnage de l'équipement : étalonnez régulièrement les manomètres, les débitmètres et les pompes.

5. Vérification post-construction

Forage de carottes et tests en laboratoire : extrayez des carottes de colonnes sélectionnées pour évaluer la résistance à la compression, la densité et l'homogénéité en milieu libre.

Tests de perméabilité : Pour les murs de séparation, effectuez des tests de perméabilité in situ (par exemple, des tests de chute de pression) ou des tests en laboratoire sur des carottes.

Tests non destructifs : la diagraphie sonique à trous croisés, l'imagerie thermique ou les relevés de résistivité peuvent détecter des vides ou des incohérences.

Tests de charge : effectuez des tests de charge sur les plaques ou des tests d'intégrité pour les colonnes porteuses.

6. Documentation et conformité

Maintenir un dossier qualité détaillé comprenant :

Enregistrements tels que construits avec coordonnées GPS et profondeurs.

Journaux de paramètres et rapports d’anomalies.

Certificats d'essais en laboratoire et rapports d'inspection.

Comparaison des résultats avec les spécifications de conception (par exemple, résistance > 1 MPa, perméabilité < 10⁻⁶ cm/s).

Exemple de cas : Scellement d'un portail de tunnel

Dans un projet de tunnel ferroviaire, le jet grouting a été utilisé pour créer un joint étanche autour du portail en gravier sableux. Le contrôle de la qualité comprenait une surveillance de la pression et du débit en temps réel, des tests quotidiens du coulis et un carottage après la construction. Une colonne présentait une faible résistance ; L'enquête a révélé une buse bouchée pendant la construction. La colonne a été repercée et regarnie, évitant ainsi toute infiltration d'eau potentielle.

Pièges courants et remèdes

Diamètres incohérents : souvent dus à des vitesses de retrait variables. Remède : utiliser le contrôle automatisé des retraits et former les opérateurs.

Faible résistance : Peut résulter d’un mauvais mélange sol-coulis ou d’un rapport eau-ciment incorrect. Ajustez les paramètres et améliorez le temps de mélange.

Problèmes de perméabilité : les espaces entre les colonnes peuvent être comblés par un nouveau jointoiement qui se chevauche.

Conclusion

Contrôle qualité dansinjection de coulisavec des plates-formes à haute pression est un processus à plusieurs niveaux exigeant l'intégration de la technologie, de l'expertise et des protocoles rigoureux. En adoptant la surveillance numérique, les tests systématiques et la gestion adaptative, les ingénieurs peuvent fournir des éléments de jet grouted qui répondent aux normes de performance les plus élevées, garantissant ainsi la sécurité et la longévité des structures géotechniques.
